탄소섬유 압축 특성 완벽 가이드 핵심 성능과 적용 방법

탄소 섬유란?..구성 및 구조

탄소 섬유는 주로 탄소 원자로 구성된 초경량 고강도 재료입니다. 이 섬유는 매우 작은 직경(약 5~10마이크로미터)으로 형성되어 있으며, 탄소 원자들이 주로 그래핀 층(graphene layers) 형태로 배열된 결정구조를 가집니다. 이 독특한 미세구조 덕분에 탄소 섬유는 뛰어난 강도와 우수한 강성(modulus)을 제공합니다.

탄소 섬유의 기본 구성은 다음과 같습니다:

• 탄소 원자 배열: 탄소 원자들이 육각형 형태의 그래핀 시트로 배치되어 높은 결합력과 안정성을 보장합니다.
• 결정 구역과 비결정 구역: 고강도 탄소 섬유 내에는 잘 정렬된 결정영역과 불규칙한 비정질 영역이 혼합되어 있습니다. 이 구조는 기계적 특성에 큰 영향을 미칩니다.
• 직경 및 형태: 섬유의 직경과 표면 거칠기는 최종 제품의 강도와 압축 특성에 영향을 줍니다.

탄소 섬유는 가볍고, 열에 강하며, 부식에 강한 특성 덕분에 항공우주, 자동차, 스포츠 장비 등 광범위한 산업 분야에서 핵심 재료로 활용되고 있습니다.

---

탄소 섬유 관련 압축 특성을 제대로 이해하려면, 우선 이 구성과 구조가 왜 중요한지부터 파악하는 것이 필수입니다. Gotrays는 이를 바탕으로 최적의 압축 성능을 보장하는 탄소 섬유 솔루션을 제공합니다.

탄소 섬유의 종류: PAN 기반, 피치 기반, 레이온 기반

탄소 섬유는 주로 원료에 따라 세 가지 주요 유형으로 나뉩니다. 먼저, PAN 기반 탄소 섬유는 폴리아크릴로니트릴(PAN)을 원료로 만들어지며, 가장 일반적이고 널리 사용되는 탄소 섬유입니다. 높은 강도와 우수한 압축 강도를 갖춰 항공우주, 자동차, 스포츠 장비 등 다양한 산업에서 인기가 많습니다.

다음으로, 피치 기반 탄소 섬유는 피치(피치 타르)에서 추출한 탄소 섬유로, 높은 탄성률과 열전도도를 특징으로 합니다. 일반적인 PAN 기반보다 강성은 높지만 인장 강도는 약간 낮은 편입니다. 주로 고강성, 고모듈러스가 필요한 특수 산업 분야에 사용됩니다.

마지막으로, 레이온 기반 탄소 섬유는 레이온을 원료로 하며, 과거에는 많이 쓰였지만 현재는 상대적으로 덜 사용됩니다. 낮은 비용과 가공성이 장점이나 강도와 탄성률이 상대적으로 낮아, 특정 용도에서 한정적으로 활용됩니다.

탄소 섬유의 종류에 따라 압축 강도와 압축 탄성률의 특성이 다르므로, 적용 분야와 목적에 맞는 타입을 선택하는 것이 중요합니다. 특히 국내 제조업체들은 PAN 기반 탄소 섬유를 중심으로 고강도 경량화 제품을 개발하는 데 집중하고 있습니다.

관련 원료 및 제품을 확인하고 싶다면, 고품질 탄소 소재를 다루는 카본 나노튜브도 참고해 보세요.

탄소섬유의 그래파이트 미세구조와 기계적 영향

탄소섬유는 기본적으로 그래파이트(graphitic) 미세구조를 가지고 있습니다. 이 미세구조는 탄소 원자가 평면상에서 육각형 형태로 배열된 층상 구조로, 강도와 강성을 결정하는 핵심 요소입니다. 그래파이트 구조 내 탄소 원자 사이의 강한 공유 결합 때문에 탄소섬유는 높은 인장 강도(tensile strength)를 자랑하지만, 압축 강도(compressive strength)에서는 다소 차이가 있습니다.

그래파이트 층의 정렬 정도와 크리스탈 크기(crystallite size)는 기계적 성능에 큰 영향을 미칩니다. 층이 잘 정렬되고 균질할수록 압축 하중을 견디는 능력도 좋아집니다. 반면, 그래파이트 층 사이의 결함이나 층간 결합이 약하면 섬유 미세버클링(fiber microbuckling) 등의 압축 파괴 메커니즘이 쉽게 일어납니다.

특히, 고탄소화(carbonization) 온도가 높을수록 그래파이트 층의 질이 향상되어 압축 탄성률(compression modulus)과 압축 강도가 증가하는 경향이 있습니다. 이는 항공우주 산업이나 고성능 자동차 부품 등에서 고모듈러스 고탄소 섬유(high modulus carbon fiber)를 선호하는 이유이기도 합니다.

요약하자면, 탄소섬유의 그래파이트 미세구조는 그들의 뛰어난 강도와 내구성, 특히 압축 성능에 직접적인 영향을 끼칩니다. 이 미세구조를 최적화하는 것이 고성능 탄소복합재료 개발에 매우 중요합니다. 관련 제품으로는 다양한 탄소섬유 분말 및 재료 분석 서비스가 있으니, 자세한 사항은 고밀도 탄소섬유 분말과 내화재용 탄소섬유 분말 페이지를 참고하시면 도움이 됩니다.

압축 특성의 중요성: 인장 강도와 압축 강도 비교

탄소 섬유는 보통 높은 인장 강도(장력을 견디는 힘)로 유명하지만, 압축 강도(눌리는 힘에 대한 저항)도 매우 중요합니다. 특히 복합재료에서 구조적인 안정성을 위해서는 두 강도가 균형을 이루어야 하죠.

구분	인장 강도 (Tensile Strength)	압축 강도 (Compressive Strength)
탄소 섬유	매우 높음 (2,000~7,000 MPa)	비교적 낮거나 비슷함 (1,000~2,000 MPa)
중요성	섬유가 끊어지는 시점	섬유가 눌려 변형 또는 좌굴되는 시점
취약점	섬유 파손	섬유 마이크로벅링(미세좌굴), 플라스틱 키킹 발생 가능

인장과 압축 강도 차이는 합성재 설계 시 필수적으로 고려해야 합니다. 탄소 섬유 복합재는 인장하중에선 매우 강하지만, 압축 하중에서는 미세 구조 변화로 인해 쉽게 손상될 수 있으므로 이를 보완하는 기술이 필요합니다.

더 자세한 탄소 섬유 특성은 브레이크 패드용 탄소 섬유 분석에서 확인할 수 있습니다.

압축 특성의 중요성: 복합재료와 구조적 무결성에서의 역할

탄소섬유 복합재료에서 압축 특성은 구조적 안정성과 성능을 결정하는 핵심 요소입니다. 복합재는 섬유와 매트릭스(기지)로 구성되며, 이 두 구성요소가 함께 작용해 외부 압축 하중을 견디게 합니다. 특히 항공우주, 자동차, 스포츠 장비 같은 분야에서는 높은 압축 강도와 압축 탄성률이 필수적입니다.

압축 하중에 대해 섬유가 충분한 강도를 가지지 못하면, 미세한 좌굴이나 섬유 마이크로버클링(fiber microbuckling)이 발생해 전체 구조의 내구성과 안전성을 저하시킬 수 있습니다. 반면, 강한 압축 특성을 지닌 탄소섬유는 복합재의 변형 저항과 파손 저항을 크게 향상시켜, 가벼우면서도 견고한 구조물을 만드는 데 결정적인 역할을 합니다.

이 때문에, 고성능 복합재 설계에서는 탄소섬유의 압축 강도뿐 아니라 매트릭스와 복합재 가공 공정이 압축 특성에 미치는 영향도 중요하게 다뤄집니다. 한국 내 신뢰할 수 있는 탄소섬유 공급처에서 내열 고온용 탄소섬유를 선택하는 것이 구조적 무결성과 내구성을 최적화하는 데 큰 도움이 됩니다.

압축 특성 정의..압축 특성의 주요 지표

탄소섬유의 압축 특성은 구조물의 내구성과 안전성을 평가하는 데 매우 중요합니다. 주요 압축 특성 지표는 다음과 같습니다.

• 압축 강도 (Compressive Strength): 섬유가 파손되기 전 견딜 수 있는 최대 압축 하중을 의미합니다. 단위는 메가파스칼(MPa)로 나타내며, 탄소섬유의 내하중 능력을 직관적으로 보여줍니다.

• 압축 탄성률 (Compression Modulus): 탄소섬유가 압축 하중을 받을 때 변형에 저항하는 능력으로, 탄소섬유가 얼마나 단단한지 평가하는 데 사용됩니다. 단위는 GPa이며, 높은 값일수록 탄소섬유는 더 강한 탄성을 가집니다.

• 압축 변형율 (Compressive Strain): 압축 하중이 걸릴 때 탄소섬유가 변형되는 정도로, 섬유의 유연성과 파손 전 변형 한계를 파악할 수 있습니다.

• 섬유 미세좌굴 한계 (Fiber Microbuckling Limit): 압축 하중 하에서 섬유 내부에 발생하는 작은 좌굴 현상을 가리키며, 이는 압축 강도 저하의 주요 원인 중 하나입니다.

이 외에도 ASTM D6641과 같은 국제 표준 시험 방법을 통해 탄소섬유 및 탄소복합재의 압축 성능을 정량적으로 평가합니다. 한국 시장에서는 신뢰도 높은 검사 결과와 적합한 시험 장비를 활용해 엄격한 품질 관리를 진행하는 점이 중요합니다.

더 자세한 탄소섬유 블록 제품과 그 특성은 진동 흑연 블록 페이지에서 확인할 수 있습니다.

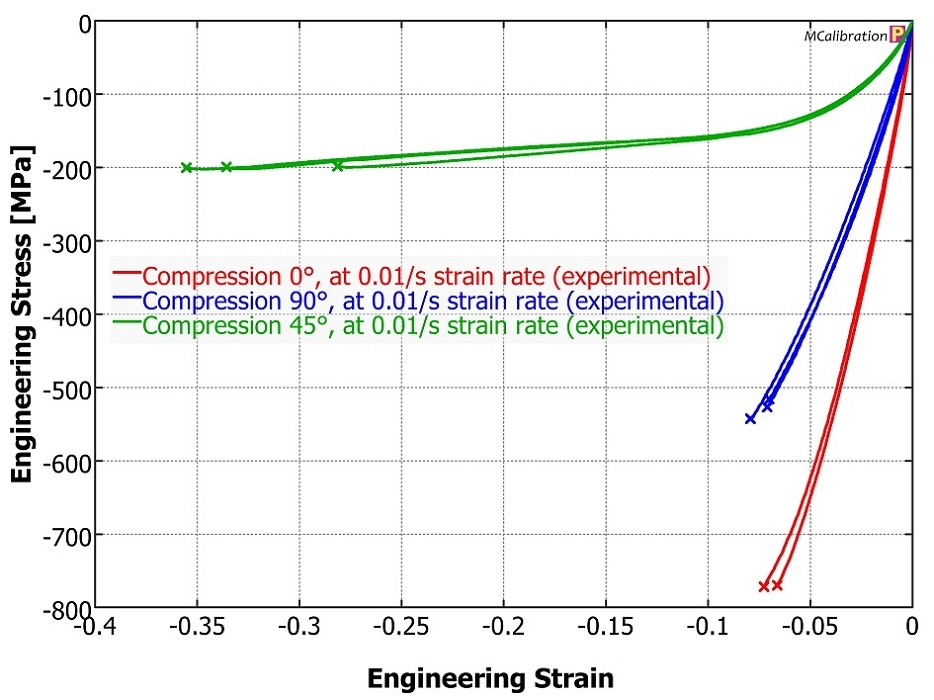

압축 특성 정의 .. 압축 특성 시험 기준

탄소섬유의 압축 특성을 정확히 이해하려면 표준화된 시험 방법이 필수적입니다. 한국을 포함한 국제 산업에서는 주로 ASTM D6641과 같은 복합재료 압축 시험 표준이 널리 사용되죠. 이 시험법은 탄소섬유 복합재료의 압축 강도와 압축 탄성률(Compression modulus carbon fiber)을 정확하게 측정할 수 있게 설계됐습니다.

시험 과정에서는 시편에 축방향 압축력을 가하면서 섬유 마이크로버클링(fiber microbuckling)과 같은 압축 파손 메커니즘을 평가합니다. 이를 통해 재료가 실제 사용 중 겪을 수 있는 압축 조건에서 어떻게 반응하는지 파악할 수 있습니다.

또한, 시험 표준은 시편 크기, 하중 속도, 지지 조건과 같이 시험 환경 요소를 엄격히 규정하여 결과의 재현성을 보장합니다. 이런 체계적인 시험 절차 덕분에 제조업체와 연구자들은 다양한 고탄소화 온도(Carbonization temperature effects)와 소재 유형별 압축 특성을 비교할 수 있죠.

한국 내에서 압축 특성 시험을 준비하거나 관련 복합소재를 개발한다면, ASTM D6641 기반의 복합소재 압축 시험 방법과 함께 현지 규격 및 고객 요구를 고려해 신중하게 진행하는 것이 중요합니다. 더불어, 검증된 시험 설비와 전문가의 노하우가 필수며, 이를 통해 신뢰도 높은 자료를 얻을 수 있습니다.

참고로 국내 탄소섬유 제품 관련 자세한 시험과정 및 소재 정보를 알고 싶다면, 고강도 흑연 시트 페이지도 함께 확인해 보시길 권합니다.

압축 특성에 영향을 미치는 섬유별 요인

탄소섬유의 압축 특성은 섬유 자체의 다양한 요인에 크게 좌우됩니다. 가장 중요한 섬유별 영향 요소는 다음과 같습니다.

• 섬유 종류와 원료: PAN계, 피치계, 레이온계 탄소섬유는 각각 탄소화 온도와 미세구조가 달라 압축 강도와 탄성률이 차이를 보입니다. 예를 들어, 고탄소화 온도를 가진 PAN계 탄소섬유는 일반적으로 높은 압축 강도를 자랑합니다.
• 탄소화 온도: 탄소섬유의 그래파이트 미세구조 형성은 탄소화 온도에 따라 결정됩니다. 높은 탄소화 온도는 결정성이 좋아져 압축 모듈러스와 압축 강도가 향상됩니다.
• 섬유 직경과 균일성: 섬유 직경이 균일하고 결함이 적을수록 압축 특성이 우수해집니다. 미세 결함은 섬유 미세 굽힘(fiber microbuckling)과 초기 손상의 원인이 되기 때문입니다.
• 결함과 불순물: 섬유 내 미세 균열, 기공, 불순물 등은 압축 하중 시 약점으로 작용하여 조기 파괴를 유발할 수 있습니다.
• 섬유 배열과 방향성: 탄소섬유는 방향성 재료이므로 섬유 방향에 따른 압축 강도가 크게 차이 납니다. 일반적으로 섬유 축방향 압축 강도가 가장 큽니다.
• 섬유 길이와 처리 상태: 단섬유와 연속섬유, 그리고 표면 처리 방식에 따라 압축 내구성이 다릅니다. 표면 처리로 매트릭스와의 접착성이 개선되면 압축 성능이 높아집니다.

이런 섬유별 특성은 소재 선택 시 고려해야 할 핵심 요소입니다. 특히 한국의 항공우주, 자동차, 전자 산업에서는 요구되는 압축 강도 기준이 까다로워 최적의 탄소섬유 종류와 미세구조 분석이 필수입니다.

보다 상세한 탄소섬유 제품과 압축 성능 관련 매트릭스 정보는 고트레이스의 금융 흑연 도가니 페이지에서 확인할 수 있습니다.

매트릭스와 복합재가 압축 특성에 미치는 영향

탄소섬유 복합재에서 압축 특성은 섬유 자체뿐 아니라 매트릭스(기지재)와 복합재 구조에 크게 좌우됩니다. 매트릭스는 탄소섬유를 고정시키고 하중을 전달하는 역할을 하기에, 매트릭스의 물성치와 경도가 압축 강도와 압축 탄성률에 직접적인 영향을 줍니다. 예를 들어, 매트릭스가 너무 연하면 섬유의 미세좌굴(fiber microbuckling)이 쉽게 발생해 압축 파손 위험이 높아집니다.

복합재 내에서 섬유 배열이나 층간 배향도 중요합니다. 섬유 방향이 압축 하중 방향과 일치하지 않으면 압축 강도가 떨어지고, 층간 박리(delamination) 같은 복합재 특유의 실패 모드가 나타날 수 있습니다. 매트릭스와 섬유 간 접착력 역시 중요한데, 접착력이 약하면 전단 하중에 대한 저항이 감소해 압축 실패를 촉진합니다.

또한, 복합재의 제조 공정에 따라 매트릭스 내 기포 또는 불순물이 존재할 수 있는데, 이는 압축 특성 저하로 이어집니다. 이러한 점 때문에 한국 내 항공우주나 자동차 산업에서는 고품질 매트릭스 재료와 엄격한 복합재 제조 기준을 적용해 복합재 압축 성능을 최적화하려고 노력합니다.

고탄소 함량의 고강도 매트릭스 구성 제품과 복합재 압축 시험 관련 자세한 내용은 점토 혼합 흑연 도가니 페이지에서 확인할 수 있습니다.

압축 특성에 영향을 미치는 요소..제조 및 가공 영향

탄소섬유의 압축 특성은 제조 공정과 가공 방법에 따라 크게 달라집니다. 우선, 탄소화 온도(탄소화 온도 효과)가 높을수록 섬유 내부의 결정구조가 더 치밀하고 규칙적으로 형성돼 압축 강도와 모듈러스가 향상됩니다. 반면, 너무 높은 온도는 섬유의 취성을 증가시켜 오히려 압축 성능을 저하시킬 수 있죠.

또한, 섬유 배열과 프리프레그(prepreg) 제조 시 사용되는 열압착 조건이나 경화 프로필도 중요한 역할을 합니다. 제조 과정 중 발생하는 잔류응력이나 섬유의 미세한 휨이나 뒤틀림은 압축하중에서 마이크로버클링(섬유 미세좌굴)과 같은 결함을 유발할 가능성을 높입니다.

가공 과정에서의 표면 처리도 압축 강성에 영향을 미칩니다. 적절한 표면 처리는 매트릭스와 탄소섬유 간의 접착력을 강화해 압축 하중 전달을 원활하게 만듭니다. 반대로 표면 결함이나 불완전한 접착은 압축 실패 모드를 촉진할 수 있어 주의해야 합니다.

마지막으로, 제조 및 가공 공정의 일관성과 품질 관리가 균일하고 높은 압축 성능을 보장하는 핵심입니다. 한국 산업 현장에서는 고품질 탄소섬유와 함께 엄격한 제조 관리가 요구되며, 이는 고성능 복합소재 생산을 위한 기본 조건입니다.

이처럼, 탄소섬유의 제조와 가공 조건은 압축 특성을 결정하는 중요한 요소이며, 최적화 된 공정은 제품의 신뢰성과 내구성에 직결됩니다. 보다 전문적인 제조 기술과 장비는 고순도 흑연 PAN 같은 고품질 원료 사용과 함께 압축 강도 향상에 도움을 줍니다.

압축 파괴 메커니즘..섬유 미세 휘어짐(Fiber Microbuckling) 설명

탄소섬유 복합재의 압축 성능에서 가장 중요한 파괴 원인 중 하나가 바로 섬유 미세 휘어짐(Fiber Microbuckling)입니다. 이것은 탄소섬유가 압축 하중을 받을 때, 섬유 내 미세한 굴곡이나 휨이 발생해 섬유가 부분적으로 접히거나 휘어지는 현상을 말합니다.

섬유 미세 휘어짐 주요 특징

• 미세한 굴곡 발생: 섬유가 완전히 부러지지 않고, 작은 단위로 휘어지며 변형이 집중됩니다.
• 압축 강도 저하: 이러한 미세 휨은 복합재의 전체 압축 강도를 급격히 떨어뜨립니다.
• 결함 민감도: 섬유 표면의 미세 손상, 매트릭스와 섬유 간 계면 불량 등이 미세 휘어짐을 촉진합니다.
• 탄소섬유 종류별 영향: PAN계 탄소섬유와 피치계 탄소섬유는 각각 섬유 미세 휘어짐에 대한 민감도가 다릅니다.

왜 중요한가?

섬유 미세 휘어짐은 복합재의 내구성과 안전성을 좌우합니다. 특히 항공우주, 자동차 및 건설 산업에서는 이러한 파괴 메커니즘을 이해해 설계와 재료 선택에 반영하는 것이 필수적입니다.

해결 방안

• 고탄소화 온도에서 처리된 고탄성 탄소섬유 사용
• 매트릭스 및 계면 강화 기술 적용
• 최적화된 복합재 적층 방식 활용

더욱 자세한 압축 강도와 모듈러스 관련 정보는 고강도 탄소섬유 제품군 페이지에서 확인할 수 있습니다.

전단 파괴 및 매트릭스 영향

탄소섬유 복합재의 압축 하중에서 전단 파괴는 중요한 실패 메커니즘 중 하나입니다. 섬유 자체가 아닌 매트릭스 재료(보통 수지)가 전단력을 견디지 못할 때 발생하며, 이로 인해 구조 전체의 압축 강도가 급격히 저하될 수 있습니다.

매트릭스와 섬유 사이의 접착력이 약하거나 매트릭스의 전단 강도가 낮으면, 압축 시 미세 균열이 생기고 이러한 균열이 확장되어 전단 파괴로 이어집니다. 특히 복합재의 압축 변형 중 매트릭스가 소성 변형하거나 균열이 발생하면, 섬유 주변에서 응력 집중이 발생해 파괴가 촉진됩니다.

따라서, 최적의 압축 성능을 위해서는 강한 섬유와 함께 매트릭스의 전단 물성을 향상시키는 것이 필수적입니다. 고성능 탄소섬유 발열체 제품같은 고품질 소재를 사용하면 매트릭스 강화에 큰 도움이 됩니다.

이처럼 매트릭스와 섬유의 조화가 결국 압축 중 전단 파괴를 막고 복합재 구조의 내구성을 유지하는 핵심 요소입니다.

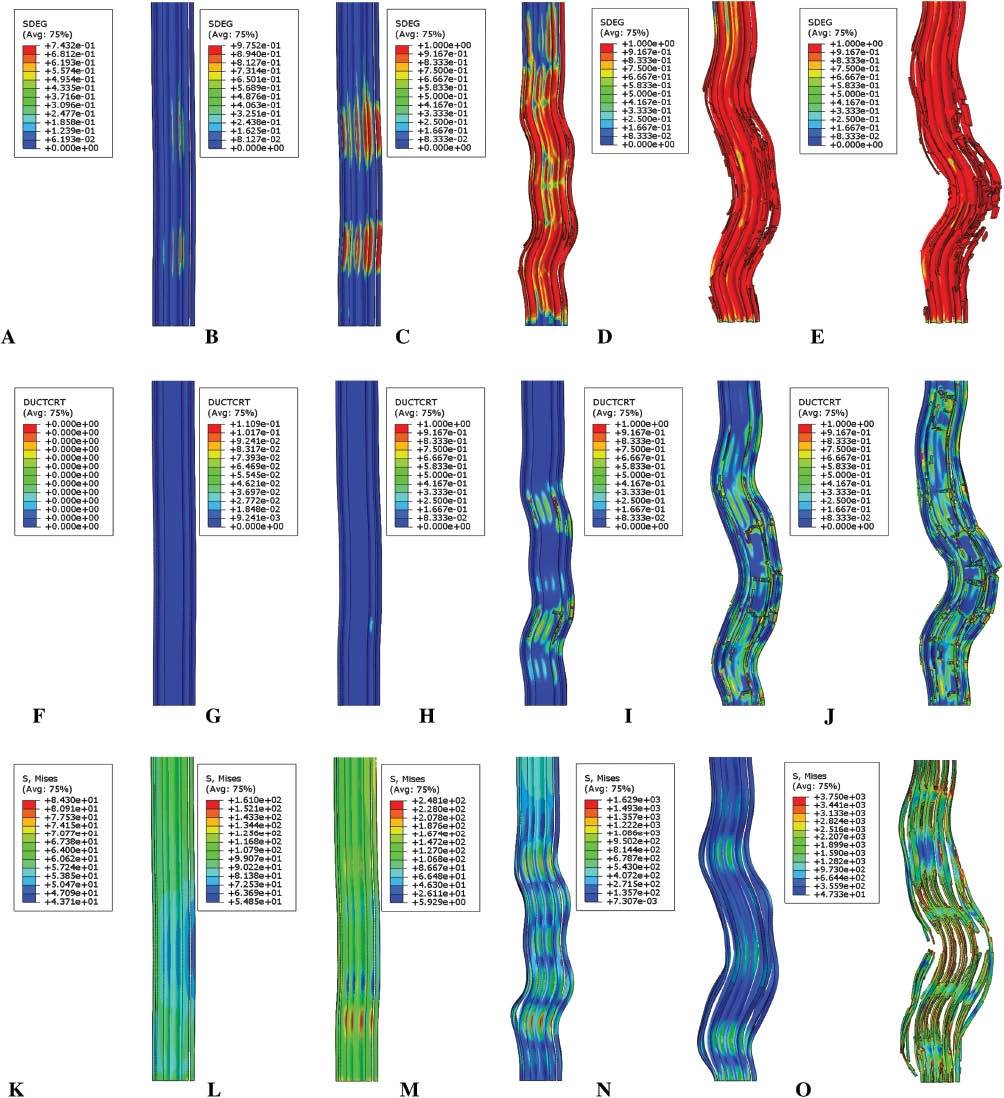

압축 파손 메커니즘..플라스틱 킨킹과 비선형 거동

탄소섬유가 압축 하중을 받을 때, 섬유 내부에서 발생하는 플라스틱 킨킹(plastic kinking)은 중요한 파손 메커니즘 중 하나입니다. 플라스틱 킨킹은 섬유가 국부적으로 변형되며 휘어지고 눌리는 현상으로, 이 과정에서 비선형적 거동이 나타납니다. 즉, 압축 강도가 일정하게 유지되지 않고, 섬유가 점차적으로 형태 변화를 겪으며 강도가 급격히 저하될 수 있다는 뜻입니다.

특히, 이 현상은 섬유가 잘 배열되어 있지 않거나 미세한 결함이 있을 때 더 쉽게 발생합니다. 압축 시 섬유 내부의 미세 손상들이 플라스틱 킨킹으로 이어지면서 복합재 전체의 내압 성능을 크게 떨어뜨리기 때문에, 이를 방지하는 것이 중요합니다.

플라스틱 킨킹은 탄소섬유 복합재의 설계 시 반드시 고려해야 하며, 이를 줄이기 위해서는 섬유의 정렬, 고탄소화 처리, 그리고 최적의 제조 공정이 필수적입니다. 한국 시장에서도 고품질 탄소섬유 제품을 활용해 플라스틱 킨킹을 최소화하는 것이 안정적인 구조 설계의 핵심입니다.

더욱 자세한 섬유 강도와 압축 특성 관련 정보는 고강력 탄소섬유와 같은 전문 제품 페이지에서 확인할 수 있습니다.

압축 파손 메커니즘..파손 모드 시각적 가이드

탄소 섬유의 압축 파손은 여러 가지 형태로 나타나며, 이를 정확히 이해하는 것이 중요합니다. 주요 파손 모드는 다음과 같습니다.

• 섬유 미세좌굴(Fiber Microbuckling)

  압축 하중이 섬유 축 방향으로 작용할 때, 섬유가 미세하게 휘면서 좌굴하는 현상입니다. 이때 섬유가 불안정해지며 급격한 강도 저하가 일어납니다.

• 전단 파손(Shear Failure)

  복합재료 내 매트릭스와 섬유 사이의 전단 응력이 한계를 넘으면 발생합니다. 매트릭스가 약하거나 접착력이 부족할 때 쉽게 일어나는 파손 형태입니다.

• 플라스틱 킹킹(Plastic Kinking)

  압축 하중 아래 섬유가 국소적으로 플라스틱 변형하면서 휘어지고, 그것이 진행되며 강도가 저하되는 비선형 현상입니다.

파손 모드 시각적으로 구분하기

일반적으로 다음과 같은 징후를 시각적으로 확인할 수 있습니다.

파손 모드	육안 및 현미경 특성	발생 위치 및 원인
미세좌굴	섬유가 약간 구부러진 형태, 꺾임 현상 발생	압축 하중 집중, 섬유 간 강한 접촉 불균형
전단 파손	매트릭스 균열, 섬유와 매트릭스 경계의 박리	매트릭스 약화, 접착력 저하
플라스틱 킹킹	섬유의 국부 변형, 주름살 같은 패턴 형성	고압축 응력, 재료 내부 결함

이러한 파손 모드를 이해하고 미리 예측하는 것은 고성능 탄소 섬유 복합재의 신뢰성을 높이고, 내구성을 강화하는 데 필수적입니다. 특히 항공기용 탄소 섬유 제품 같은 고부가가치 산업에서는 이런 파손 모드의 관리가 매우 중요합니다.

효과적인 파손 모드 분석은 후처리 및 소재 선택, 제조 공정 최적화에도 큰 도움을 줍니다.

탄소섬유 종류별 압축 특성값

탄소섬유의 종류에 따라 압축 강도와 압축 탄성률은 큰 차이를 보입니다. 대표적으로 PAN 기반, 피치 기반, 레이온 기반 탄소섬유가 있는데, 각 종류별 압축 특성은 아래와 같습니다.

• PAN 기반 탄소섬유

  가장 많이 사용되는 타입으로, 중간에서 고강도의 압축 강도(약 600~1500 MPa)를 지니며, 탄성률도 뛰어납니다. 항공우주용 고강도 복합재에서 많이 쓰이며, 균형 잡힌 물성 덕분에 다양한 구조물에 적합합니다.

• 피치 기반 탄소섬유

  고탄성률을 자랑해 압축 변형에 강해, 압축 탄성률이 400~900 GPa에 이를 정도입니다. 하지만 압축 강도는 다소 낮을 수 있어, 고강도보다는 고탄성률이 더 중요한 적용 분야에 적합합니다.

• 레이온 기반 탄소섬유

  과거 사용되던 타입으로, 비교적 낮은 압축 강도와 탄성률을 가지고 있습니다. 현재는 고성능 PAN 및 피치 기반 탄소섬유에 비해 산업 활용도가 제한적입니다.

압축 강도 외에도 탄소섬유의 압축 변형률과 내구성 역시 중요합니다. 고모듈러스 탄소섬유(high modulus carbon fiber)는 특히 압축 모드에서 우수한 성능을 보여줍니다. 이와 같은 데이터는 복합재 설계 시, 중요한 참고 자료가 되므로 고강도 카본 그래우징 로드 같은 고성능 소재를 선택할 때 큰 도움이 됩니다.

이처럼 탄소섬유 종류별로 압축 특성이 다르기 때문에, 사용 목적과 요구 성능에 맞춰 적절한 탄소섬유 선택이 필수입니다. 특히 복합재 내에서의 역할과 섬유-매트릭스 상호작용을 고려해야 최적의 압축 내구성을 확보할 수 있습니다.

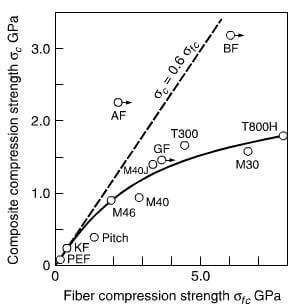

탄소섬유 압축 특성값 비교

탄소섬유의 압축 강도 및 탄성률은 다른 주요 재료들과 비교할 때 뛰어난 성능을 보입니다. 특히 고강도 및 고탄성률을 요구하는 구조물에 탁월한 선택지입니다.

재료 유형	압축 강도 (MPa)	압축 탄성률 (GPa)	비고
PAN계 탄소섬유	800~1500	150~230	항공우주용 고성능 소재
피치계 탄소섬유	700~1200	200~400	고탄성률용, 진동 감쇄에 유리
강철 (일반 구조용강)	250~600	190~210	무거운 중량, 녹 발생 가능
알루미늄 합금	200~500	70~80	가벼운 금속, 상대적 낮은 강도
유리섬유 복합재	400~600	40~50	저비용, 내식성 좋음

• 탄소섬유는 강철 대비 훨씬 높은 비강도와 비탄성률을 가지고 있어 경량화가 중요한 자동차, 항공우주, 스포츠 장비에 적합합니다.
• 피치계 탄소섬유는 고탄성률 특성으로 진동 제어가 필요한 분야에서 선호됩니다.
• 표준 시험법(예: 컴포지트 압축 테스트)을 통해 정확한 압축 특성을 확인할 수 있으므로, 목적에 맞는 소재 선정이 중요합니다.

적절한 탄소섬유 소재 선택과 설계를 통해 기존 금속 대비 우수한 압축 성능을 발휘하는 복합재를 구현할 수 있습니다.

압축 성능 향상..섬유 공학 기술

탄소섬유의 압축 성능을 높이려면 섬유 자체의 특성과 구조를 개선하는 섬유 공학 기술이 핵심입니다. 일반적으로 PAN 기반, 피치 기반 섬유마다 특성이 다르지만, 공통적으로 다음과 같은 방법들이 적용됩니다.

• 탄소화 온도 조절

  탄소화 온도를 높이면 그래파이트 구조가 더 잘 발달해 압축 탄성률과 강도가 증가합니다. 하지만 너무 높으면 취성이 커질 수 있으니 적정 온도 관리가 필수입니다.

• 섬유 배열 최적화

  섬유의 정렬도와 길이 방향 배치를 최적화해 압축 하중을 균일하게 분산시킵니다. 이렇게 하면 압축 시 섬유 마이크로버클링(microbuckling) 위험을 줄일 수 있습니다.

• 섬유 직경 및 형태 개선

  미세한 직경과 균일한 형태를 갖춘 섬유는 압축 시 손상 없이 더 높은 하중을 견딜 수 있습니다. 이를 위해 정밀한 제조 공정과 원료 관리가 중요합니다.

• 표면 처리 및 코팅

  섬유 표면에 특수 코팅이나 화학 처리를 해서 매트릭스와의 접착력을 강화하면, 압축 하중 시 섬유와 매트릭스가 함께 작용해 성능이 향상됩니다.

이와 같은 섬유 공학 기술은 고강도·고탄성률 탄소섬유의 압축 특성을 강화해 항공우주, 자동차, 스포츠 장비 등 다양한 산업에서 신뢰성을 높이는 데 큰 역할을 합니다. 특히 국내에서도 고품질 탄소섬유 그래파이트 제품을 기반으로 한 기술 개발에 집중하고 있어 경쟁력을 키우고 있습니다.

압축 성능 향상을 위한 매트릭스 최적화 전략

탄소섬유 복합재의 압축 특성을 높이려면 매트릭스(기지재)의 역할이 매우 중요합니다. 매트릭스는 섬유 사이의 하중 전달과 외부 충격에 대한 저항에 핵심적인 영향을 미치기 때문입니다. 압축 강도를 개선하기 위한 매트릭스 최적화 주요 전략은 다음과 같습니다.

• 고강도 수지 선택: 높은 압축 모듈러스와 강도를 가진 열경화성 또는 열가소성 수지를 사용하는 것이 중요합니다. 예를 들어, 에폭시 수지는 뛰어난 접착력과 내구성으로 탄소섬유 복합재의 압축 성능을 보완해 줍니다.

• 매트릭스 경화 조건 조절: 적절한 경화 온도와 시간 관리는 매트릭스 밀도를 높이고 미세 균열 발생을 최소화하여 압축 파손 저항을 강화합니다.

• 충진재 및 첨가제 활용: 나노 입자나 다른 충진재를 매트릭스에 균질하게 분산시키면 수지의 강성과 내압성이 향상돼 압축 하중에 대한 저항성이 증가합니다.

• 매트릭스-섬유 계면 강화: 계면 결합력 향상은 압축 하중이 섬유로 효과적으로 전달되도록 하며, 이는 전체 복합재의 내구성과 압축 강도를 높이는 중요한 요소입니다.

이런 매트릭스 최적화는 한국 내 항공우주, 자동차, 스포츠 장비 등 고성능 복합재 수요가 높은 산업에서 특히 주목받고 있습니다. 더 나아가, 고성능 탄소섬유 복합재 관련 제품은 고려그래파이트의 그래파이트 블록 등 우수한 소재와 함께 사용되어 성능 극대화에 기여할 수 있습니다.

따라서, 매트릭스 구성과 가공 공정을 꼼꼼히 관리하는 것이 한국 시장에서 탄소섬유 복합재 압축 성능 향상의 핵심 전략입니다.

압축 성능 향상을 위한 복합재 구조 개선

탄소섬유 복합재의 압축 성능을 높이려면 복합재의 구조적 설계를 최적화하는 것이 중요합니다. 복합재 내부의 섬유 배열과 적층 방향, 그리고 층간 접착 방식 등이 압축 강도와 압축 탄성률에 큰 영향을 줍니다.

• 적층 각도 최적화: 탄소섬유의 배열 각도를 조절하면 압축 하중에 대한 저항력을 강화할 수 있습니다. 예를 들어, ±45°나 0° 방향의 반복 적층은 압축 응력 분산에 도움을 줍니다.
• 다중 축 섬유 배치: 단일 축 방향이 아닌 다축 배치를 통해 압축 하중과 전단 응력을 균형 있게 분산시켜 섬유 마이크로버클링과 같은 압축 실패를 줄일 수 있습니다.
• 계면 접착력 강화: 수지 매트릭스와 탄소섬유 간 접착력을 높이면 층간 박리나 전단 파손을 감소시켜 복합재의 전체 압축 내구성을 향상시킵니다.
• 두께 및 층수 조절: 적절한 층 두께 조절과 적층 수 변화도 압축 파손 메커니즘에 영향을 미쳐, 최적 설계로 성능을 극대화할 수 있습니다.

이 외에도, 최신 복합재 설계에서는 내부 결함을 줄이고 균일한 섬유 분포를 유지하는 방법들이 활발히 연구되고 있습니다. 보다 전문적인 재료와 복합 구조물 설계에 관심이 있다면, 고성능 탄소섬유 및 그래파이트 제품군을 확인해 보실 수 있습니다. 예를 들어, 고트레이스 미분 흑연 99.9% 순도 초미세 분말 배터리용 같은 제품이 대표적입니다.

복합재 아키텍처의 개선은 단순한 소재 선택을 넘어 구조 설계와 가공 공정 전반에 걸쳐 압축 성능을 극대화하는 핵심 열쇠입니다. South Korea 시장에서는 항공우주, 자동차, 스포츠 장비 등 다양한 분야에서 이 같은 설계 기술이 매우 중요하게 요구되고 있습니다.

고트레이스 솔루션을 통한 압축 성능 향상

고트레이스(Gotrays)는 카본 섬유의 압축 성능을 극대화하기 위해 다양한 혁신적 솔루션을 제공합니다. 특히 탄소 섬유의 섬유 배열과 매트릭스의 최적화를 통해 압축 변형 저항력과 내구성을 높이는 데 집중합니다.

고트레이스의 주요 압축 강화 전략

• 섬유 맞춤형 처리 기술

  고트레이스는 PAN 기반, 피치 기반 등 다양한 카본 섬유 종류에 맞춘 열처리 및 표면 처리를 통해 섬유의 결함을 줄이고, 균일한 그래파이트 구조를 구현합니다. 이는 카본 섬유의 압축 모듈러스와 내압성을 크게 향상시키는 핵심 요소입니다.

• 매트릭스 최적화

  복합재료 내 매트릭스와의 결합 강화를 위해, 고트레이스는 특수 수지 및 접착제 배합 기술을 도입해 섬유와 매트릭스 간의 접착력을 높입니다. 이를 통해 복합재 내 비틀림과 미세균열 발생을 감소시켜 전체적인 압축 강도를 개선합니다.

• 복합재 건축 구조 혁신

  섬유 배열 방식과 층간 적층 각도 조절을 통해 압축 하중 분산에 최적화된 설계를 구현합니다. 고트레이스는 이 과정을 통해 섬유 미세 기계적 손상을 최소화하고, 압축 실패 메커니즘인 섬유 미세주름(fiber microbuckling)을 방지합니다.

한국 산업 현장에 맞춘 맞춤 서비스

고트레이스는 항공우주, 자동차, 스포츠 장비 등 다양한 산업 분야에 특화된 맞춤형 복합소재 솔루션을 제공하며, 현지 고객의 요구에 맞춘 시험과 평가도 함께 지원합니다. 이를 통해 한국 시장에서 요구하는 압축 강도 기준과 신뢰성을 충족할 수 있습니다.

카본 섬유 압축 특성에 대해 더 깊이 있는 분석과 맞춤형 솔루션이 필요하다면, 고트레이스의 고순도 펑션 및 특수 분말 분석 서비스를 참고하세요.

고압축 특성이 요구되는 산업 응용 분야

탄소섬유의 높은 압축 강도는 항공우주, 자동차, 건설, 스포츠 장비 등 다양한 산업에서 핵심적인 역할을 합니다. 특히, 구조물의 무게를 줄이면서도 높은 강도와 내구성을 유지해야 하는 분야에서 탄소섬유의 압축 성능은 매우 중요합니다.

• 항공우주 산업: 비행기 동체와 날개에 사용되는 복합재료는 높은 압축 강도와 복합재의 구조적 안정성을 요구합니다. 이때 PAN 기반 고탄소섬유는 경량화와 강도 유지에 필수적입니다.
• 자동차 산업: 경량 차체 부품에 탄소섬유 복합재를 적용하면서 압축 변형 및 충격 흡수를 위한 우수한 압축 성능이 필요합니다.
• 건설 및 토목 구조물: 탄소섬유 증강 복합재는 교량, 고층 건물 등에서 콘크리트 보강용으로 사용되며, 압축 하중을 견뎌내는 특성이 중요합니다.
• 스포츠 장비: 골프채, 자전거 프레임, 스키 등 고성능 스포츠 장비는 충격과 압축에 강한 소재로서 탄소섬유 복합재를 많이 활용합니다.

각 산업은 탄소섬유 압축 특성을 최대한 활용해 제품 성능과 내구성을 높이고 있으며, 한국 제조업체들도 이런 고강도 복합재 소재 적용에 점점 더 주목하고 있습니다. 신뢰할 수 있는 고품질 탄소섬유 소재는 이러한 첨단 응용 분야에 꼭 필요한 요소입니다.

압축 특성이 중요한 실제 적용 사례

탄소섬유의 압축 강도와 압축 탄성률은 항공우주, 자동차, 스포츠 장비 등 다양한 산업에서 핵심 역할을 합니다. 실제 사례를 보면, 고압축 성능이 필수적인 분야에서 왜 탄소섬유가 선택되는지 알 수 있습니다.

• 항공우주 산업

  비행기 날개와 동체 구조물은 높은 압축 하중을 견뎌야 합니다. 여기서는 PAN 기반 탄소섬유가 주로 사용되며, 미세구조가 견고해 압축 실패 위험이 적습니다. 특히 보잉이나 에어버스 같은 글로벌 기업들은 고압축 성능이 뛰어난 탄소복합재를 선호합니다.

• 자동차 경량화

  한국 자동차 업체들은 연비 향상과 안전성을 위해 탄소섬유 복합재를 점점 더 많이 씁니다. 엔진 부품, 서스펜션 암 등 압축력이 크게 걸리는 곳에 적용되는데, 이때 압축 파손 메커니즘을 최소화하는 설계가 중요합니다.

• 스포츠 장비

  자전거 프레임, 골프 클럽, 스키 등에서 탄소섬유의 뛰어난 압축 특성은 제품의 내구성과 반응성을 크게 높입니다. 이런 고성능 제품은 복합재 압축 시험(ASTM D6641) 등을 통해 엄격하게 검증됩니다.

• 건축 및 토목

  최근에는 고층 빌딩이나 교량의 보강재로도 탄소섬유가 쓰입니다. 압축 하중에 견딜 수 있는 강한 복합재는 구조물의 수명을 연장시키고 유지보수 비용을 절감하는 효과가 있습니다.

각 산업 현장에서 탄소섬유의 압축 강도와 압축 실패 모드를 이해하고 적합한 제품을 선택하는 것이 매우 중요합니다. 한국 현지 고객들도 이런 성공 사례를 참고해, 보다 효율적이고 신뢰할 수 있는 탄소섬유 복합재를 활용할 수 있습니다.

최신 연구와 미래 방향..탄소섬유 압축 특성의 최첨단 발전

최근 탄소섬유의 압축 특성을 향상시키기 위한 연구가 활발히 진행되고 있습니다. 특히, 고탄소화 온도와 나노구조 제어를 통해 섬유의 그래파이트 결정성을 최적화하는 기술이 주목받고 있습니다. 이는 섬유의 압축 탄성률과 내구성을 크게 높여 더 얇고 가벼운 복합재 제조를 가능하게 합니다.

또한, 섬유 미세구조 내 결함 감소 및 최적의 섬유 정렬을 유도하는 신소재 합성법이 개발되고 있습니다. 이를 통해 전통적인 PAN 기반부터 피치 기반 탄소섬유에 이르는 다양한 유형에서 압축 강도 향상이 보고되고 있습니다. 특히, 미세한 섬유 미세주름(fiber microbuckling) 방지 기술은 복합재의 압축 파손을 크게 줄이는 데 효과적입니다.

컴퓨터 시뮬레이션과 인공지능(AI) 기반 모델링도 고도화되어, 실제 제작 전에 압축 하중 하 섬유의 거동을 더 정확히 예측할 수 있게 됐습니다. 이런 스마트한 설계 도구는 한국의 첨단 산업 현장에서도 맞춤형 고성능 복합재 개발에 큰 도움을 주고 있습니다.

앞으로는 나노튜브, 그래핀과 같은 2차원 소재와 탄소섬유의 하이브리드 복합재 개발이 압축 성능을 극대화하는 데 중요한 역할을 할 것으로 기대됩니다. 지속적인 연구를 통해 경량화와 함께 높은 압축 강도를 요구하는 항공우주, 자동차, 스포츠 장비 분야에서 혁신적인 적용이 이루어질 전망입니다.

더 자세한 탄소섬유 제품과 최신 기술은 Gotrays의 탄소복합재 전문 제품을 참고하시면 유용합니다.

최신 연구와 미래 방향.. 신흥 압축 시험 방법

탄소섬유 압축 특성에 대해 정확하게 평가하는 시험 방법이 빠르게 발전하고 있습니다. 전통적인 ASTM D6641 같은 표준 시험법 외에, 보다 현실적인 조건을 반영한 실시간 하중 테스트와 비파괴 검사 기술이 주목받고 있죠.

주요 신흥 시험 방법

• 디지털 이미지 상관법(DIC, Digital Image Correlation)

  변형률을 정밀하게 측정해 미세한 내부 손상까지 시각적으로 확인할 수 있어요. 현장 적용 가능성이 높아 한국 제조업체들이 선호합니다.

• 마이크로 컴퓨터 단층촬영(μCT)

  내부 섬유 배열과 미세 결함을 3D로 분석합니다. 복합재료의 압축 실패 메커니즘을 이해하는 데 매우 유용하죠.

• 초음파 및 적외선 열화상 검사

  비파괴 방식으로 복합재 내부 손상 및 층간 박리를 탐지합니다. 실제 항공기나 자동차 부품에 많이 적용돼 안전성을 보장합니다.

• 고속 압축 피로 시험

  반복 하중에 따른 압축 내구성을 평가합니다. 놓치기 쉬운 피로 손상 예측에 필수적입니다.

이러한 신기술은 한국의 항공우주, 자동차, 산업용 복합재 시장에서 품질 경쟁력을 높이는 데 큰 도움이 됩니다. 앞으로도 더 현장 친화적이고 비용 효율적인 테스트법이 계속 개발될 전망입니다.

한국 업체들이 최신 압축 시험 기술을 적극 도입해, 제품 안정성과 신뢰성을 한 단계 끌어올리길 기대합니다.

압축 하중 부품 설계 가이드라인

압축 하중을 받는 부품을 설계할 때에는 탄소 섬유의 압축 강도와 압축 탄성률을 정확히 이해하는 게 중요합니다. 특히 한국 시장에서는 고성능, 고내구성 부품 수요가 높기 때문에 다음 사항들을 꼭 고려해야 합니다.

핵심 설계 포인트

• 탄소 섬유 종류 선택

  PAN 기반, 피치 기반 등 섬유별 압축 특성이 다르니 용도에 맞는 탄소 섬유를 선택하세요. 산소 노출과 탄소화 온도가 성능에 영향 미칩니다.

• 섬유 방향성 최적화

  압축 하중 방향에 맞게 섬유 배열을 설계해 섬유 마이크로버클링(fiber microbuckling) 발생을 줄이는 게 중요합니다.

• 매트릭스와의 결합력 강화

  매트릭스 재료와 탄소 섬유 간 접착력이 좋을수록 압축 파손 저항력이 높아집니다. 한국 내에서 구하기 쉬운 고내구성 매트릭스 활용을 추천합니다.

• 복합재 설계 시 적층 순서

  복합재의 적층 방법에 따라 압축 강도가 크게 달라지므로, 시험 결과를 토대로 적절한 적층 각도와 순서를 찾아야 합니다.

• 표준 시험법 준수

  ASTM D6641 같은 국제 시험 표준을 기준으로 설계 검증을 진행해야 신뢰성을 확보할 수 있습니다.

한국 시장 맞춤 설계 팁

• 내열·내습 환경 고려

  한국 기후에 맞게 열과 습기에 강한 복합재 설계가 필수입니다.

• 경량화와 비용 효율 균형

  경량성이 중요한 항공산업부터 비용을 중시하는 일반 산업까지, 다양한 적용 분야에 맞춘 맞춤형 설계가 필요합니다.

• 지역 공급망 활용

  국내에서 조달 가능한 원자재와 생산 기술을 최대한 활용하면 생산 효율을 높이고 납기 단축에 도움이 됩니다.

결국 탄소 섬유 압축 하중 부품 설계는 소재 특성, 복합재 구조, 그리고 환경 조건 세 가지를 적절히 균형 맞추는 게 관건입니다. Gotrays와 같은 전문 업체의 설계 툴과 기술 지원을 활용하면, 한국 시장에 최적화된 강력한 압축 부품 설계가 가능합니다.

Gotrays 설계 툴킷 및 자료

고트레이스(Gotrays)는 탄소 섬유 복합재료의 압축 강도 성능을 극대화하기 위한 설계 툴킷과 다양한 자료를 제공합니다. 한국의 제조사와 엔지니어들이 현장 적용 시 쉽게 참고하고 활용할 수 있도록 사용자 친화적인 인터페이스를 갖추었죠.

Gotrays 설계 툴킷 특징

• 강도 및 변형 분석 지원: 압축 강도(Carbon fiber compressive strength)와 변형률, 탄성률 데이터(Compression modulus carbon fiber)를 바탕으로 최적 설계가 가능합니다.
• 복합재 설계 최적화: PAN 기반, Pitch 기반 등 다양한 탄소 섬유 종류별 특성을 반영해 맞춤형 복합재 설계가 가능해요.
• 복잡한 실패 모드 시뮬레이션: 섬유 마이크로버클링(Fiber microbuckling), 플라스틱 킨킹(fiber kinking) 등을 사전에 예측해 설계 오류를 줄입니다.
• 한국 산업 맞춤형 가이드: 항공우주, 자동차, 건축 등 국내 핵심 산업에 맞는 압축 재료 설계 가이드라인을 포함합니다.

추가 지원 리소스

• 시험 기준(ASTM D6641) 적용 자료: 탄소 섬유 복합재의 압축 시험을 위한 국제 표준 시험법을 쉽게 적용할 수 있도록 매뉴얼 제공
• 교육 콘텐츠 및 워크숍: 현장 엔지니어와 설계자가 최신 압축 설계 기술과 소재 이해도를 높일 수 있도록 정기 교육 진행
• 기술 상담 및 맞춤 지원: 복합재 설계와 관련된 고민을 신속하게 해결할 수 있도록 전문 기술팀 상담 서비스 제공

결론

Gotrays 설계 툴킷은 한국 시장에서 탄소 섬유 압축 특성을 제대로 이해하고 적용하기 위한 필수 도구입니다. 실제 현장 상황에 맞는 소재 선택과 설계 최적화, 실패 위험 최소화에 큰 도움을 줍니다. 복합재 구조물의 안전성과 내구성 향상이 쉽고 명확해지죠. 한국 제조업에서 고성능 탄소 섬유 제품을 개발할 때 꼭 참고해 보세요.
